当前位置:首页 - 新闻中心

消失模涂料收缩率如何检测?有什么方法?

时间:2020-07-03 16:44:18 点击:2161 次 来源:洛阳龙尊模具股份有限公司
  消失模在制作的时候都是离不开涂料的,涂料是很重要的一部分,涂料是有很大影响的,所以涂料在选择的时候质量是很重要的,除了质量之外,涂料的施工厚度,粘结程度,以及流平都是很重要的,另外涂料的收缩率也是很重要的,所以为了使用效果好,那么就有必要选择合适的涂料,所以收缩率也是要进行判断的,收缩率怎么样就需要进行检测,那么该如何检测呢?有什么方法呢?今天龙尊小编就来跟大家聊一聊消失模涂料收缩率如何检测?下面就一起来看看吧!

  因为消失模涂料一般为水基涂料,在涂层烘烤过程会产生收缩,不同的涂料其收缩率不尽相同,收缩率大时涂料容易开裂,模束的内转角涂料会产生空鼓等,当模片尺寸因涂料收缩变小就会影响铸件尺寸,所以对涂料的收缩率进行检测是很重要的。

  消失模涂料检测方法:


  1、准备材料

  (1)、取一张A4的复印纸,标准尺寸297×210mm,沿宽度方向对半裁开,即297×105mm,用其中一张剪出“工”字形,上横、下横及中竖宽度取15mm,长度297mm不变。

  (2)、取一块450×250mm厚10- 15mm的泡沫板作为托板,放于平整的桌面上。

  (3)、取一块400×200mm 厚0.01-0.03mm的塑料薄膜正中铺于450×250mm的泡沫板上。

  (4)、制作一个长方形泡沫框,厚度10mm,正中压在塑料薄膜上。

  (5)、用8分铁钉8枚分段插于泡沫框上,与泡沫板固定。

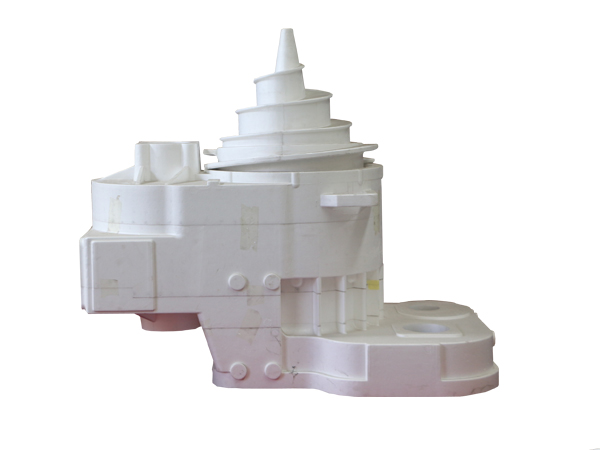

消失模模具
  2、收缩率的检测

  (1)、取待检测涂料(取于生产现场),在框内倒入涂料(厚度1.5- 2.0mm),也可以通过量杯称出比重, 按框内面积乘厚度乘比重计算出所需涂料重量,按重量倒入并流平。流平后,对中放入“工”字形复印纸(测量收缩后尺寸用。

  (2)、自然凉干至涂料不流动时(8小时),用小刀沿泡沫框内边切断涂料和薄膜,拔去铁钉,去除泡沫框和外边的薄膜,再进入烘烤炉烘烤至干取出,并测量“工”字形复印纸外边长度(可间隔取3点测量平均)。

  (3)、收缩率计算:取测量数据为293mm(即涂料已由297mm 收缩为293mm),则收缩率=(297- 293)/297=1.35%。

  以上就是消失模涂料收缩率如何检测的全部内容,通过检测就会发现不同的消失模涂料,由于配方的差异,有着不同的收缩率。收缩率大时,烘烤后的涂层会产生开裂、翘曲,模片尺寸因涂料收缩变矮,严重影响产品质量。所以选择对涂料收缩率的测定,不但方法简单易行,还可进行收缩率定量的对比分析,有利于涂料选择或更改配方,减少涂料的收缩率,保证涂层质量。今天龙尊小编的分享就是这些了,大家如果有什么疑问可以进行留言或者是电话咨询,龙尊欢迎您的咨询与留言!

15090179555 17518898888

全国咨询热线(熊经理)

TEL联系电话:

0379-81811158

ADD公司地址:

河南省洛阳市平乐工业园区

MAIL公司邮箱:

lyqlmojv@163.com

版权所有:2019   洛阳龙尊模具股份有限公司    豫ICP备20005488号-1    豫公网安备 41032202000128号    网站XML   技术支持:尚贤科技
