当前位置:首页 - 新闻中心

简析电机壳消失模的生产缺陷及预防措施

时间:2020-05-20 15:18:00 点击:497 次 来源:洛阳龙尊模具股份有限公司
  电机作为机电能量转换的重要装置,是电气传动的基础部件,现在的应用领域也十分广泛、产品品种也众多、规格繁杂,人们的选择性也较多,但是随着电机能效标识的强制执行、市场优胜劣汰作用的显化以及行业进入壁垒的进一步强化,价格竞争影响将逐步弱化。所以我国消失模铸造电机外壳厂家也逮到了机会,开始进行生产制造,让我国大众用上国产的电机,但是电机壳消失模在制作的时候是比较困难的,会产生缺陷,这样一来就会影响到电机的铸造,所以消失模具的制造是很重要的,今天龙尊小编就来跟大家聊一聊电机壳消失模的生产缺陷以及预防措施下面就一起来看看吧!

  一、常见缺陷


  1、浇口杯太小、浇注速度很慢、浇注过程中有严重的反喷、砂箱比较大、造型件数多、由于砂箱高产品矮小造型的位置也比较高、使底部吃砂量多。

  2、泡沫粘接过程中使用木头条多、产品拐角涂层过薄。

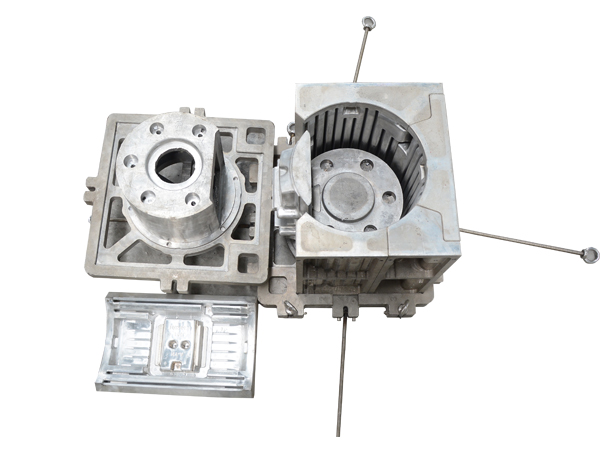

电机壳模具
  3、铁水包嘴窄小流速很慢。

  4、浇注系统过于简单。

  5、砂箱抽气面过少等。

  6、在生产中出现有冷隔、皱皮、对流、气化不完善积碳、长瘤、垮箱、局部溃散、变型、冲型不完整、粘砂、冲砂、散热片成在锯齿状。

  二、造成缺陷的原因


  1、白模的烘干控制、浇口设计与粘接方法、涂料的配制与烘干、搬运造型与摆放、振动时间与浇口杯连接及浇口杯脖子保护、真空布置与抽气量、铁水包嘴形状与长度、浇注温度与负压大小、浇口杯大小与浇注速度、保压时间与撤压等。

  2、简单来说就是与操作细节有关、工艺设计布置有关、现场管理与执行有关、设备使用与布置有关。

  三、预防缺陷的措施


  1、白模烘干过程中应该称重并记录在每批次泡沫的首尾上再烘干再称重,直至到重量再沒有减下去可视为烘干,泡沫在烘干过程中温度不可过高、否则泡沫外形将变型而里面水份很难干透。

  2、浇注系统设计时直浇道不可过短避免近距离冲刷而吞食泡沫,梅花状浇道的内浇口不可过短控制在20mm,否则浇口下方近距离冲刷严重产生铁瘤。

  3、为了防止变型徐了用浇注系统来完成还可以用耐高温的纤维棒进行粘接,不可用木条搭接在浇口旁,否则当产品浸涂时、涂料的水份侵入在木条中,在烘干过程中木条上的涂料干了而水份还隐藏在木条里,当浇注在中后期会产生铁水反喷和溢流,同时木条在铁水置换时产生的碳将停留在产品的中上端而造成积碳,也将给后期清理打磨增加了不必要的工时和成本。

  4、产品浸涂前尽可能提前将干稠的涂料刷在比较窄小的散热片中和拐角地方或浸涂干燥后再补刷该处防止粘砂。

  5、产品在搬运中要检查涂料的开裂和露白。

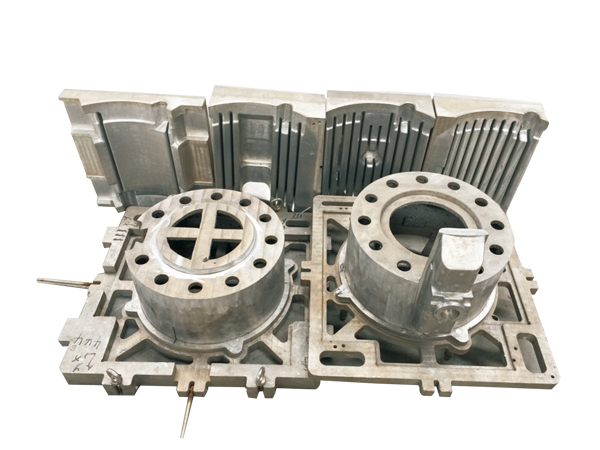

电机壳模具
  6、砂箱底部放砂不可过多过高、否则将造成气化不完善、抽气力缓慢负压不真实、轻则冷隔局部溃散重则垮箱。

  7、布袋放砂时不可速度过猛和局部堆积过多否则将会冲击力过大产生变型、振动时间不可过短否则将造成砂子松软局部粘砂。

  8、浇口杯脖子要做硬化处理防止浇口杯下方涨粗和冲砂。

  9、使用真空泵前做到提前检查和清洗罐内的粉尘和砂粒,做到浇一箱开一个负压管、而不是所有砂箱的负压都打开否则负压不够。

  10、浇口杯体积尽可能大一些方便加快浇注速度封住浇口杯否则会边浇注边有空气进去产生碴气孔。

  以上就是电机壳消失模的生产缺陷以及预防措施的全部内容,实际上造成缺陷的主要原因是因为操作问题以及工艺设计布置等有关,特别是细节,我们在操作的时候要牢记“成也细节、败也细节、成与败来源于细节”,认真对待,精心制作那么肯定不会很差。今天龙尊小编的分享就是这些了,大家如果有什么疑问可以进行留言或者是电话咨询,龙尊欢迎您的咨询与留言!

15090179555

全国咨询热线(熊经理)

TEL联系电话:

0379-81811158

ADD公司地址:

河南省洛阳市平乐工业园区

MAIL公司邮箱:

lyqlmojv@163.com

版权所有:2019   洛阳龙尊模具股份有限公司    豫ICP备20005488号-1   网站XML   技术支持:尚贤科技
