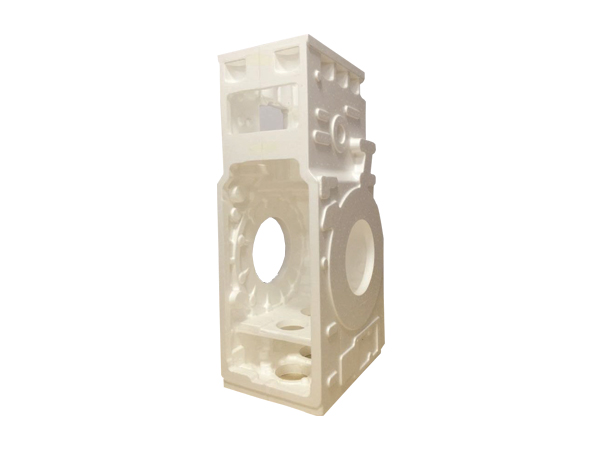

传动箱模具是采用消失模铸造出来的，而这个技术又称为实型铸造，是将与铸件尺寸形状相同的泡沫模型粘接结成模型簇，刷耐火涂料并烘干后，埋在干砂中振动造型，在真空负压下浇铸，使模型气化，液体金属占据模型位置，凝固冷却后形成铸件的新兴铸造方法。适合成产结构复杂的各种大小较精密铸件，合金种类不限，生产批量不限。如灰铸铁发动机箱体、高锰钢弯管等。
泡沫塑料种类不同以及铸件材质不同，对涂料性能的要求也就不一样。此外，泡沫塑料不透气、热变形温度低（约700C左右）、对水的亲和力小、气化后的发气量大，这些特点决定了涂覆在它表面的耐火涂料应具备如下技术要求。
传动箱模具耐火涂料的技术要求:
1、涂层具有一定的透气性
从防止铸件粘砂的角度来说，泡沫模型外表必须要涂挂涂料，而且涂层要尽可能致密；但致密的涂层不利于气化模气化后生成的气体往外逸散。因此，要求涂料具有一定的透气性，使模型气化生成的气体容易通过涂层，通过型料之间的间隙由真空泵抽走。为了使涂层获得良好的透气性，可以采取如下技术措施：
将不同种类和粒度的耐火骨料进行合理搭配。耐火骨料的种类和粒度对涂料的透气性影响很大。一般来说，单独使用某一种骨料时涂料的透气性很差，而将不同的耐火骨料搭配起来使用时透气性较好。如将铝矾土与适量石英粉复合可获得良好的透气性。同时，骨料的颗粒形状对涂料的透气性也有很大的影响。球形颗粒（石英、刚玉）形成外露的微孔，而片状颗粒（滑石、云母）形成隐蔽的微孔。胞格状组织（珍珠岩）及纤维结构（石棉、蛭石）的填料形成无序结构，构成松散的多孔结构，透气性较高。将不同种类的骨料进行合理搭配可在一定范围内调节涂料的透气性。
选用有机粘结剂。有机粘结剂在高温下分解可形成一些空洞，从而增加了涂料的高温透气性。而高温粘结剂如硅溶胶、水玻璃等所配成的涂料透气性较差。加入适量的氧化剂。泡沫塑料模在高温下不完全分解时会在涂料表面沉积一些碳，阻塞排气通道，从而降低了涂料的高温透气性。加入一些氧化剂可以加速泡沫塑料模的分解，从而防止碳的沉积，增加涂料的透气性。
2、具有良好的润湿性和粘附性
聚苯乙烯泡沫塑料为非极性材料，表面张力低，不易被水基涂料润湿、渗透，因此，涂料中需加入少量表面活性剂并选择适当的粘结剂。所选用的粘结剂要求与泡沫塑料模的粘附性好，这样涂挂后能在模型外表获得一定厚度的耐火涂层。如涂料的粘附性差，则可造成涂层厚度不够或不均，甚至涂层不连续，很难获得质量优良的铸件。
3、高温强度好
耐火涂层的耐火度要高，热膨胀系数要低，否则浇注过程中由于金属液的冲刷作用，很容易将粘附不牢的涂层冲刷而卷入铸件，使制品产生粘砂和夹渣等缺陷。
消失模铸造用涂料技术要求在消失模铸造生产中，涂料是关键技术之一，生产实践证明：消失模铸造生产中铸件的成败与否30%取决于涂料质量。消失模铸造用的耐火涂料终涂覆在泡沫塑料模型的表面。
相关文章：
1、 怎样提升消失模模具精密度？十大解决方法
2、消失模铸件热裂原因及解决方法这些你知道吗
