白模阀体

[ 时间:2022-02-15 17:20:59 ]

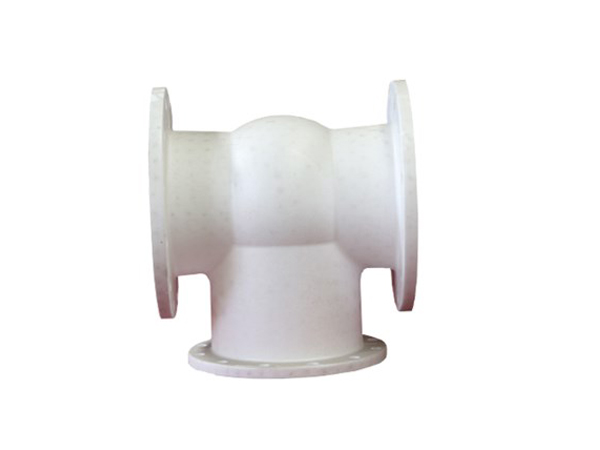

白模阀体
  • 详细信息
  • 联系方式
  • 在线留言
  白模阀体是一种薄壁壳形铸件,在大面上还有一个Φ560mm的法兰孔,全部壁厚为12mm,采用消失模工艺铸造阀体,需设计消失模白模成型模具,用聚苯乙烯发泡珠粒,经白模成型模具发泡成型,制成消失模模型,制成的白模与工件一样,不用下芯,经过组合粘接,表面刷耐火涂料,烘干,用干砂埋箱,负压下浇注,消失模气化消失,形成铸件,但由于阀体壁厚只有12mm厚,成型后法兰孔和方口内腔没有加强筋,白模强度低易变形,再经过刷涂、烘干、埋箱等工序。

  防止白模阀体铸造盲孔塌箱的方法:

  1、导致消失模盲孔塌箱的主要原因

  在消失模铸造生产中,经常遇到具有盲孔结构的铸件。如图1所示,对于这种盲孔结构的模型,在组箱的时候,考虑加砂和震实的需要.模型的盲孔口一般要尽量朝向上方或斜上方.有时由于结构的原因,一个铸件模型具有多个盲孔.不得不朝向侧方或斜下方。在浇注的过程中,由于液态金属自下而上充型.部的泡沫模首先气化而失去对干砂型的支撑力。而金属液还没有来得及充满盲孔下部塑料泡沫原来占有的全部空间,当汽化的塑料泡沫气体在负压的作用下,被抽进充满干砂的盲孔区域,由于盲孔内部气温迅速升高,以及内部砂子对气流的阻力作用.使盲孔底部的负压压力场迅速升高,其瞬时值由浇注前的正常值一0.05MPa左右,迅速转变到一0.02MPa左右,甚至接近大气压值。本来盲孔中的干砂靠一0.05MPa左右的负压产生的摩擦力。可以抵消干砂的重力。而泡沫汽化后支持力的失去和负压值的升高使砂粒之间摩擦力的减小的不利条件,瞬间导致了盲孔中的砂子下沉而塌箱。

  2、现有技术防止塌箱的方法

  2.1提高负压度根据铸件结构的需要

  负压度从常规的-0.05 MPa提高为-0.07MPa,提高负压度防止铸件型腔塌箱具有一定的效果。但对于大型较深的盲孔仍不可靠。另一方面,提高负压度的负面作用是对涂料层的要求更高,因为提高负压度,涂料容易破裂,粘砂缺陷的几率也就明显提高。因此,浇注时负压度的大小应综合考虑。

  2.2稳定盲孔压力场

  采用负压软管伸入盲孔埋放在盲孔干砂中,应限度地接近盲孔根部。将负压软管与负压管道直接连接。其目的是在泡沫模气化的瞬间,大量的气体被抽入盲孔中,由于负压软管的作用,将进入盲孔中的气体迅速抽走,稳定了负压场,减小了塌箱的可能性。其缺点是,负压软管系统设施复杂,操作麻烦,对于大型较深盲孔,其效果也不能令人满意。塌箱仍不能根治。

  2.3采用树脂砂填充盲孔

  在盲孔中采用树脂砂填充固化.可有效地防止盲孔塌箱。但其缺点是:需要配备混砂机,如果填充树脂砂吹CO硬化,用不完剩余的型砂保存时间、保存环境也是一个问题。操作工序比较麻烦。如果采用自硬树脂砂。混制好的型砂可使用时间要足够长,需用量与混制量要尽量保持一致,以减少浪费。有的工厂采用水玻璃砂打芯,仍然存在上述问题,其清砂较树脂砂要更困难一些。

  2.4降低盲孔内部涂料的透气性

  设法采用更细的涂料骨料,增加盲孔内部涂刷涂料的厚度。目的在于降低盲孔内部涂料的透气性.可以大大减少泡沫模气化的气体被抽进盲孔内部的数量,使得盲孔内部的负压值能够相对稳定或接近原来水平。从而保持砂子之间足够的摩擦力,减少塌箱的可能性。

  2.5减少砂箱内泡沫模型的数量

  在组箱的时候,容易塌箱的模型,在同一只砂箱内部,可适当减少放置模型的数量。这样,可减少在浇注时泡沫模气化时的瞬间发气总量。这样,减轻了砂箱内抽负压的负担,砂箱内的负压值变化较小,在盲孔内的负压值也相对稳定。这样,可减小塌箱的可能性。

  3、防止消失模盲孔塌箱的新方法

  3.1设置“工”字型提板

  工”字型提板结构,如图1所示。图1是铸造盲孔模型与提板结构示意图。其中圆钢管1下部与随形提板焊接,随形提板的形状由盲孔的形状决定。提板的尺寸略小于盲孔的尺寸。一般情况下.提板要比盲孔小几十毫米。提板上钻有许多直径30 mm的小孔,孔间距50 t ur n左右。在加砂震实时砂子可通过小孔下移,满足盲孔内提板下部的空间的砂子震实。另一方面,由于小孔的存在。提板上下的砂子可形成一个整体。圆钢管1与圆钢管2焊牢,二者的直径根据实际需要确定,原则上盲孔越大,直径越大,圆钢管2要求有一定的抗弯强度.以满足受力要求。根据模型的尺寸选择具有足够长度的圆钢管2,使圆钢管2两端能够伸出泡沫模型开口之外.在圆钢管2的两端各焊一块直径1 00 i nl n左右的薄钢板,钢板的厚度2mm~4 mm为宜。此两块钢板呈水平位置。

  3.2“工”字型提板防塌箱原理

  当金属液通过直浇道进入型腔时,底部的泡沫模首先气化产生的气体,被抽到盲孔内部,气体通过提板的小孔和提板与泡沫模周边的间隙,假设盲孔内部的负压值迅速升高。气体从盲孔口向真空泵流动,一旦盲孔内部的砂子由于负压而产生的摩擦力减小到不能抵抗砂子的重力时,提板上部的砂子受到重力有下沉的趋势时,由于提板通过钢管1向上的拉力来自于盲孔外部的砂子对圆钢管2两端向上的支撑力。圆钢管2两端焊接的圆钢板是为了增大支撑面积。提板受到的向上的力完全可以抵消盲孔内部砂子的重力,可靠地抑制了塌箱。提板下面的极少量砂子不会造成塌箱,因为泡沫模的涂料强度完全可以支撑如此少量的砂子的重力。
