当前位置:首页 - 新闻中心

消失模模具涂料的制备方法要求及涂刷方法

时间:2020-09-30 16:25:02 点击:49 次 来源:洛阳龙尊模具股份有限公司
  消失模模具在生产制造的过程中,涂料的使用制作是很重要的,如果涂料性能不好,或者说施工制作不好的情况下,就会影响到铸造效果,从而造成残次品出现造成损失,所以消失模模具在生产制造的时候一定要注意涂料的材料以及涂料的制备和要求,从而做出符合使用要求的涂料。今天龙尊小编就来跟大家聊一聊消失模模具涂料的制备方法要求,一起来看看吧!

  一、消失模涂料的制备方法与要求


  1、制备研磨设备的选择


  涂料搅拌机要先对涂料进行粉碎、分散、乳化、混合,之后通过分散盘上下锯齿的高速运转的新型高效搅拌设备。对物料进行高速的强烈的剪切、撞击、粉碎、分散,达到迅速混合、溶解、分散、细化的功能。也还有一些企业选择使用研磨机,这种设备制作的涂料粒度均匀,对粉体进行高温改性后涂挂性和附着力好, 但是原材料粒度较粗研磨时间较长,使用不方便,所以目前国外生产的涂料大部分是采用研磨的方式。

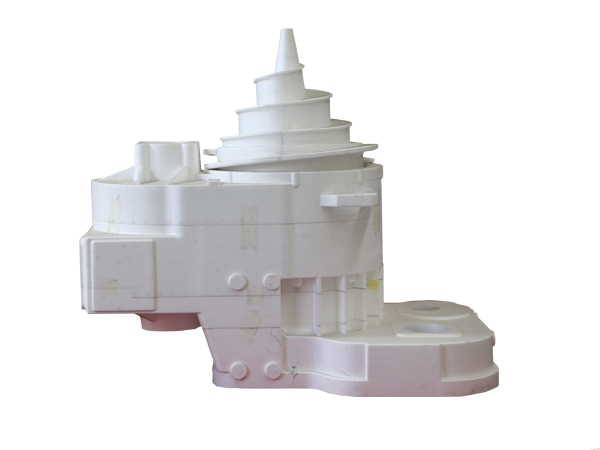

消失模模具

  2、制备搅拌的要求


  (1)进入搅拌步骤的时候,要注意保持涂料搅拌机内清洁干净。

  (2)干粉涂料和水的比例按照1 : 0.68~0.75左右控制,也可根据不同铸件适当控制。

  (3)启动搅拌机,转速控制在400 ~ 600转/分钟,先向搅拌桶 内加入称好的水,然后缓慢加入干粉涂料,当加入大部分干粉后,搅拌桶内的涂料会变得很粘稠,这个时候不允许加水,应该停止加入干粉涂料,搅拌十分钟左右,搅拌均匀再加干粉直至全部加完。

  (4)搅拌2-3小时以后将转速将至200转继续搅拌30分钟, 检测波美度。

  (5)涂层厚度控制1.2-2mm,大件取上限,小件取下限。浇注系统涂层厚度控制在1.5-2.5mm 。

  (6)应适当设计一些工装(凉模架) , 避免涂料因在死角处产生堆积,而产生裂纹,首遍烘干后应先修补才能做第二遍涂料。

  (7)涂料烘干应分为两部分,一是常温烘干,烘干温度20-25度,通风干燥,凉置3-4小时,涂层表面无明显潮湿痕迹。二是烘房温度控制在40-45度,要求循环风,放置4-6小时。

  (8)要注意涂料保质期,搅好的涂料应该在规定时间之内用完,过期涂料不能使用。请务必注意首遍涂料表面质量,漏白现象应在首遍涂料之前处理好。

  二、消失模涂层涂刷的方法


  1、浸涂


  进行浸涂的时候要注意将模具浮在涂料中,之后进行充分翻滚浸涂涂料,之后将涂层进行流平同时倒出内腔涂料。变换模具的角度,让模具的涂层更加均匀。
消失模模具涂料的制备方法

  2、流涂


  流涂就是一种比较自然的涂法,是让涂料进行流动,均匀的涂满模具,但是这种方法有弊端,比较浪费涂料。

  3、喷涂


  喷涂就是使用喷枪,之后使用喷枪来对模具表面均匀的进行喷涂,这样的话不但能够节省涂料,在涂料的涂刷上也更加的均匀,不易出现问题。

  以上就是消失模模具涂料的制备方法要求全部内容,实际上消失模模具涂料真的是很重要的 ,没有涂料的话消失模模具是没有办法完成铸造的,所以涂料是一定要有的,并且涂料需要符合要求,所以制备的时候要按照要求来进行制作。今天龙尊小编的分享就是这些了,大家如果有什么疑问可以进行留言或者是电话咨询,龙尊欢迎您的咨询与留言!

15090179555

全国咨询热线(熊经理)

TEL联系电话:

0379-81811158

ADD公司地址:

河南省洛阳市平乐工业园区

MAIL公司邮箱:

lyqlmojv@163.com

版权所有:2019   洛阳龙尊模具股份有限公司    豫ICP备20005488号-1   网站XML   技术支持:尚贤科技
