当前位置:首页 - 产品中心 - 白模样品

立式泵体模具

[ 时间:2022-02-15 17:18:59 ]

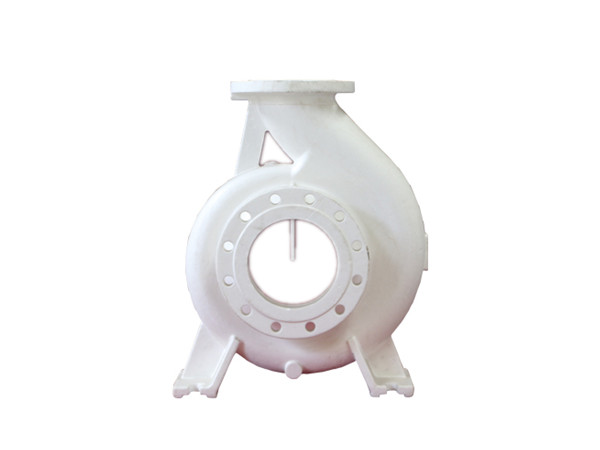

立式泵体模具
  • 详细信息
  • 联系方式
  • 在线留言

  泵体是蜗壳形的,它将叶轮封闭在一定空间,输送液体,更重要的是将液体的动能转变为静压能,故也是能量转换装置。消失模铸造(又称实型铸造):是将与铸件尺寸形状相似的石蜡或泡沫模型粘结组合成模型簇,刷涂耐火涂料并烘干后,埋在干石英砂中振动造型,在负压下浇注,使模型气化,液体金属占据模型位置,凝固冷却后形成铸件的新型铸造方法。

  1、工艺流程:

  预发泡→发泡成型→浸涂料→烘干→造型→浇注→落砂→清理

  2、技术特点:

  ①铸件尺寸精度较高,无砂芯,减少了加工时间;
  ②无分型面,设计灵活;
  ③铸件设计自由度大,工艺简单;
  ④降低投资和生产成本。

  3、应用:

  适合成产结构复杂的各种大小较精密铸件,合金种类不限,生产批量不限。如灰铸铁发动机箱体、高锰钢弯管等。
  消失模铸造水基涂料由耐火骨料和辅助材料两个部分组成。其中骨料占90-92%,附料占8-10%。附料中除商品涂料需加消泡剂和防腐剂,主要成分只有三种:粘结剂;悬浮剂;润湿剂。
  粘结、悬浮、润湿三剂的分类或者划分,其实是学者们的主观行为。客观上已入围消失模铸造涂料附材的物质中,个体的作用都不是单一的。比如:膨润土和羧酸基纤维素(CMC),通常是做粘结剂使用,但在消失模铸造水基涂料中,因为它们不能克服聚苯乙烯泡沫模型光滑表面的憎水性,用它们做粘结剂,涂料无法涂挂在泡沫模型的表面上。但是,膨润土的细小颗粒在水中膨胀,形成水化膜,粘浮在CMC的大分子链上,搭接成立体网状结构,阻止耐火骨料颗粒堆积下沉,从而提高了浮料的悬浮性能,所以,把这两种有粘结功能的物质作为悬浮剂使用。作为粘结剂的物质,首先必须具有对泡沫模型光滑表面的亲和力,同时要有良好的低温强度和高温强度。立式泵体模具常用的粘结剂是:聚乙酸乙烯乳液,俗称白乳胶。白乳胶能显著提高涂料粘度的同时,会降低涂料的悬浮性。但是,白乳胶对泡沫模型表面有轻微的腐蚀作用,提高了涂料的润湿性,从而提高了涂料的附着性能,也就是提高了涂料的涂挂性能。这是其它任何粘结剂不能与之相比的。依据这一特点,乳白胶的加入量要根据泡沫模型表面的粗糙程度来确定。光如境面的泡沫模型,涂料中白乳胶的加入量可以高达5-6%,电阻丝切割拼接的泡沫型,涂料中白乳胶的加入量可以少至1%以下。
  消失模涂料粘结剂的选择不仅要考虑低温强度,也要重视涂料高温强度。白乳胶有很好的低温强度,但在300℃-400℃时就会发生焦化,失去粘结剂作用,因此,选用白乳胶作粘结剂的同时,要辅助加入高温粘结剂。
  诸多的高温粘结剂中,磷酸盐类物质,特别三聚磷酸钠不仅有很好的高温性能,还是一种润湿剂,能降低涂料的表面张力,提高涂挂性能和流动性能。三聚磷酸钠的高温强度表现在能促进耐火骨料低温烧结陶瓷化,形成抗高温金属液冲刷的陶瓷壳。
  三聚磷酸钠可以使耐火骨料聚集沉淀,破坏涂料的悬浮性能,在配比上宜少不宜多。涂料中的各种辅料是有交互作用的,有的是正交互作用,适当的配比可以起到协同增强的效果,有的是负交互作用,配比失衡会起到拮抗抵消的作用。所以,涂料配方的效果,不是各种辅助材料独立效果、效应之和。合理的配方总效应大于独立效应之和,不合理的配方的总效应小于独立效应之和。


相关内容:

1、消失模铸造工艺流程及存在的问题

2、 影响消失模模具寿命的因素,这些你知道吗?

15090179555 17518898888

全国咨询热线(熊经理)

TEL联系电话:

0379-81811158

ADD公司地址:

河南省洛阳市平乐工业园区

MAIL公司邮箱:

lyqlmojv@163.com

版权所有:2019   洛阳龙尊模具股份有限公司    豫ICP备20005488号-1    豫公网安备 41032202000128号    网站XML   技术支持:尚贤科技
